Système de chemins de câbles auto-portant SP

Le système de chemin de câbles SP est un produit particulièrement adapté dans les installations d‘infrastructures avec des environnements difficilement praticables, difficiles d‘accès ou dans des lieux bosselés.

Le montage est flexible et économique grâce à l‘utilisation d‘un système de supportage et de fixation en HDG. Le léger poids des longueurs de 6m, les perforations de fixations latérales ainsi que les éclisses de liaison prémontées permettent une installation rapide et simple.

Domaines d‘applications: voies ferrées, trains, metro, etc..

Contactez-nous pour des solutions adaptées à vos projets spéciaux

Caractéristiques et avantages du système

Matériel

Anti-corrosion
Electriquement non-conductrice, pas de mise à la terre nécessaire
Rigidité diélectrique 30 kV avec un certificat d‘IPH Berlin
Classe V0 de feu retardateur de flamme selon UL 94
Sans halogène
Résistant aux UV
Recyclable

Montage

Faible poids
Facilité d‘installation
Tous les trous de montage usine
Longueur de livraison 6 m
Pas de post-traitement nécessaire pour l‘espacement de support approprié
Connecteur pré-assemblé permet un montage très rapide
L‘installation comme un faisceau continu permet des variations de la distance entre les supports; que l‘ouverture de base doit alors être placé sur le site
Infiniment variable de réglage en hauteur de l‘unité de fixation
Adaptation aux conditions topographiques

Comportement à la charge

Une résistance mécanique élevée selon les spécifications du Bureau des chemins de fer fédéraux et Mannesmann Arcor (Vodafone).

Numéro d‘homologation de type: EBA / 21AZ2 / 0029/9 du 16.11.1999
La mise en production DB Systel GmbH: T.SVN 15 10/12 du 27.05.2010

Une unité compacte pour l‘élévation la pose de câbles sur la voie ferrée

Chemin de câbles avec couvercle fixable
Chemin de câbles autoportant jusqu‘ à 6 m
Poteau de supportage en acier galvanisé à chaud
Tête de poteau galvanisée à chaud
Fixation des couvercles par vis inviolables

Soutien et fixation des unités

De part la forme de la tête de poteau un réglage de la hauteur est possible. Lors d‘installation en terrain accidenté, la tête de poteau orientable permet un réglage dans trois directions. La coquille se compose d‘une seule pièce et est donc facilement et rapidement montée.

Toutes les vis sont disponibles en taille M 10 x 25. Un eventuel décalage du positionnement du poteau lors de l‘installation peut être ratrapper grâce aux trous oblong sur le dessus de la tête de poteau.

Tête de poteau réglable en 3 directions

Tête de poteau réglable en 2 directions

Couvercle

Couvercle avec manchons

Le chevauchement des couvercles grâce aux manchons evite les infiltration d‘eau.

Le couvercle est fixé sur le socle par une vis inviolable, de type Torx, et d‘un ecrou noyé.

Vis type Torx inviolable

Eclisse de liaison

La forme en U des éclisses de connexion sécurise parfaitement la jonction entre chaque chemin de câbles. Chaque pièce de 6 m est livrée avec une éclisse pré-montée sur le socle, afin de faciliter le montage ainsi l‘assemblage peut être effectué par une seule personne. Toutes les vis sont des vis à tête bombées et montées avec la partie filetée vers l‘extérieur pour éviter d‘endommager le câble. Lors de l‘installation des chemins de câbles, il faut respecter une distance de 8 mm entre les 2 socles.

Eclisses de liaison pré-assemblées en usine

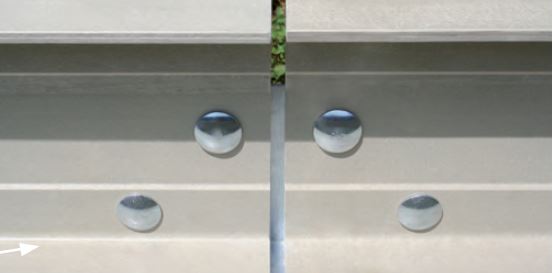

Vis à tête bombée, observé joint de dilatation

Disposition des vis

Séparation

Divider

Pour la séparation des câbles (avec différentes fonctions et/ou selon les tensions) dans le chemin de câbles.

La séparation est maintenue au fond du socle grâce au poids des câbles, ainsi aucun montage supplémentaire n‘est necessaire lors de l‘installation.

Instructions de montage

Chemin de câbles SP stand-système vu de profil

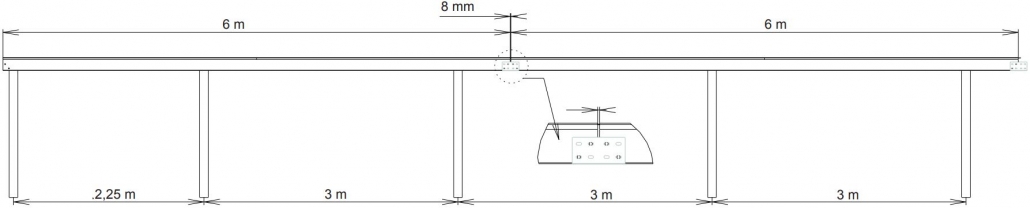

Montage du système stand-SP à une distance de support de 3 m

Après l‘installation du 1er poteau, le second sera installé à une distance d‘environs 2.25 m afin de respecter l‘emplacement des perforations dans le fond du socle.

Montage du système stand-SP à une distance de soutien de 6 m

Après l‘installation du 1er poteau, le second sera installé à une distance d‘environs 4.50 m afin de respecter l‘emplacement des perforations dans le fond du socle.
